MRL H-132

Yolcu ve Yük Asansörleri - MRLH 132 - Uygar Asansör

Yolcu ve Yük Asansörleri - MRLH 132 - Uygar Asansör

MRL H-132 - Kayış Sistemi - Uygar Asansör Sistemleri

Kayış Sistemi

MRL H-132 - Min. Kuyu Dibi - 525mm - Uygar Asansör Sistemleri

Min. Kuyu Dibi - 525mm

MRL H-132 - Min Son Kat Yüksekliği - 3300mm - Uygar Asansör Sistemleri

Min Son Kat Yüksekliği - 3300mm

MRL H-132 - Çevre Dostu - Uygar Asansör Sistemleri

Çevre Dostu

MRL H-132 - Hızlı Kurulum - Uygar Asansör Sistemleri

Hızlı Kurulum

Katalog İndir
Beyan Yükü [kg] Hız [m/s]
630 1 / 1,6 / 2
800 1 / 1,6 / 2
1000 1 / 1,6 / 2
1250 1 / 1,6 / 2
1600 1 / 1,6 / 2
2000 1 / 1,6 / 2

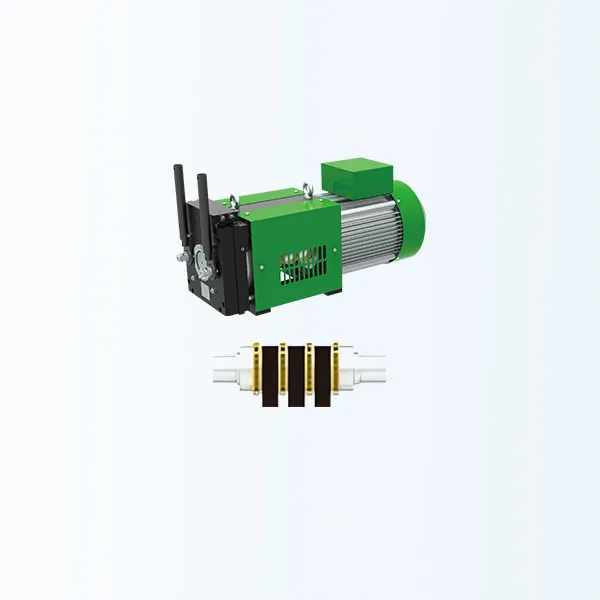

Yolcu ve Yük Asansörleri - MRL H 132 - Motor Tablo - Uygar Asansör
MRL H-132 - 75 m / 25 Durak - Uygar Asansör Sistemleri

75 m / 25 Durak

MRL H-132 - 2000 kg / 26 Yolcu - Uygar Asansör Sistemleri

2000 kg / 26 Yolcu

MRL H-132 - 2 m / s - Uygar Asansör Sistemleri

2 m / s

Esnek Çelik Kayışlar

Termoplastik poliüretan kauçuk ile kaplı düz çelik kayış, geleneksel halatlara kıyasla %20 daha hafiftir ve geleneksel halatlardan 3 katı daha uzun süre dayanır.

Bükülme ömrü ≥10,000,000 döngü
Min kırılma kuvveti 43000N
Bağlama kuvveti ≥1000N
Yolcu ve Yük Asansörleri - MRL H132 - Esnek Çelik Kayışlar - Uygar Asansör
Yolcu ve Yük Asansörleri - MRL H132 - Kompakt Dişlisiz Makine - Uygar Asansör

Kompakt Dişlisiz Makine

Çapı 86mm. kadar küçük olan kasnak ve geleneksel makinelerden %70 daha küçük olan makine… Esnek kayış daha kompakt makine anlamına gelir…

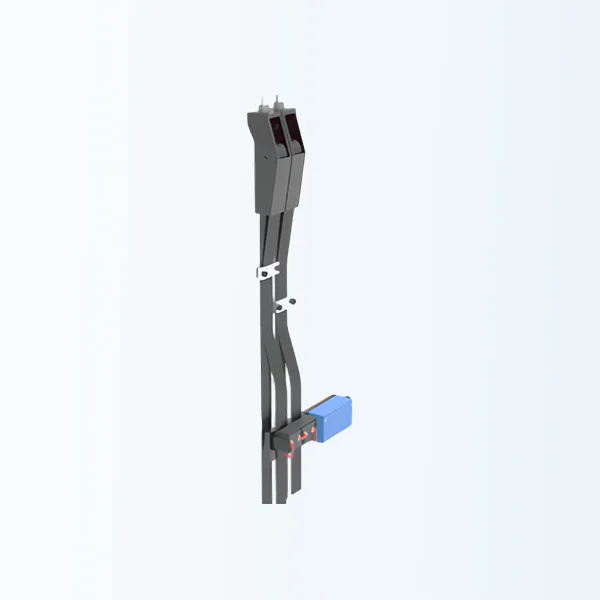

Kayış Kontrol Sistemi

Kayış kontrol cihazı le sürekli olarak 7/24 kayış çelik kabloların durumu izlenebilir.

Yolcu ve Yük Asansörleri - MRL H132 - Kayış Kontrol Sistemi - Uygar Asansör
Yolcu ve Yük Asansörleri - MRL H132 - Karşı Ağırlık Kasnağı - Uygar Asansör

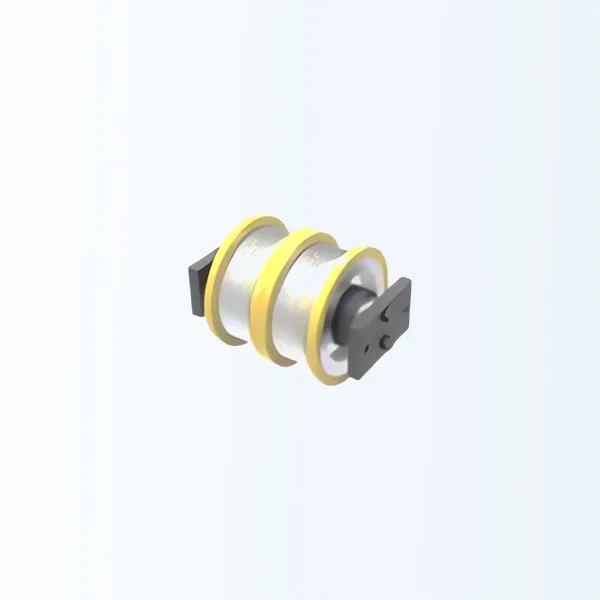

Karşı Ağırlık Kasnağı

Dış Çapı 99mm alüminyum kasnak içinde 2 adet 6207-2RS Rulman kullanılmıştır.Çap 35 mm mili destekler.

Kabin Kasnakları

Dış Çapı 149 mm alüminyum kasnak içinde 1 adet 6212-2RS Rulman kullanılmıştır.Çap 60 mm mili destekler.

Yolcu ve Yük Asansörleri - MRL H132 - Kabin Kasnakları - Uygar Asansör
Yolcu ve Yük Asansörleri - MRLH 132 - Motor GDX132 - 630 - Uygar Asansör
GDX132-630
$99.99
Load - 630 kgs
Suspension - 2:1
Center Height - 132 mm
Product Weight - 145 kgs
Max. Static Load - 4000 kgs
Rated Power - 2.7/4.2/6.8 kw
Rated Frequency - 19.3/30.6/49.0 hz
Rated Speed - 231/367/588 r/min
Certificate - CE,EN81
Sheave Diam - 104 mm
Traction Belt - 3 Pieces
INS Class - F
IP Code - IP42
Cooling Type - Natural & Fan Cooling
Bearing - SKF/NSK
Encoder - ERN1387
Remarks
Göster
Yolcu ve Yük Asansörleri - MRLH 132 - Motor GDX132 - 800 - Uygar Asansör
GDX132-800
$99.99
Load - 800 kgs
Suspension - 2:1
Center Height - 132 mm
Product Weight - 160 kgs
Max. Static Load - 4000 kgs
Rated Power - 5.4/8.6/9.4/10.7 kw
Rated Frequency - 30.6/49.0/53.6/61.3 hz
Rated Speed - 367/588/643/735 r/min
Certificate - CE,EN81
Sheave Diam - 104 mm
Traction Belt - 3 Pieces
INS Class - F
IP Code - IP44
Cooling Type - Natural & Fan Cooling
Bearing - SKF/NSK
Encoder - ERN1387
Remarks
Göster

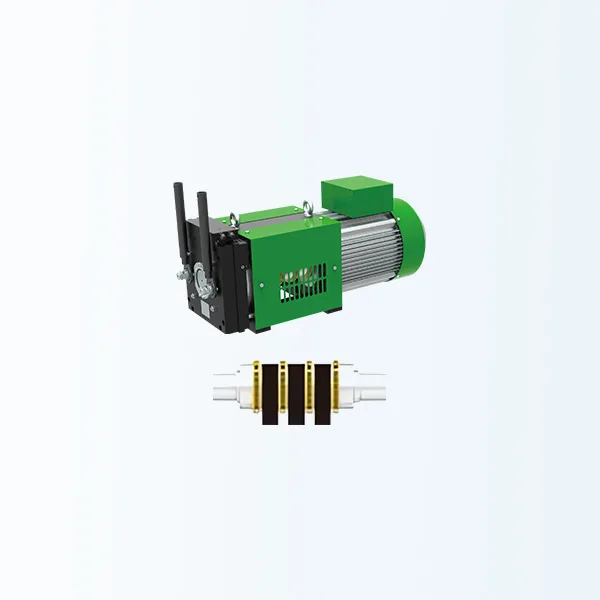

Yolcu ve Yük Asansörleri - MRLH 132 - Motor GDX132 - 1000 - Uygar Asansör
GDX132-1000
$99.99
Load - 1000 kgs
Suspension - 2:1
Center Height - 132 mm
Product Weight - 170 kgs
Max. Static Load - 4000 kgs
Rated Power - 6.7/10.7/11.7/13.4 kw
Rated Frequency - 30.6/49.0/53.6/61.3 hz
Rated Speed - 367/588/643/735 r/min
Certificate - CE,EN81
Sheave Diam - 104 mm
Traction Belt - 3 Pieces
INS Class - F
IP Code - IP44
Cooling Type - Natural & Fan Cooling
Bearing - SKF/NSK
Encoder - ERN1387
Remarks
Göster
Yolcu ve Yük Asansörleri - MRLH 132 - Motor GDX132 - 1250 - Uygar Asansör
GDX132-1250
$99.99
Load - 1250 kgs
Suspension - 2:1
Center Height - 132 mm
Product Weight - 185 kgs
Max. Static Load - 4000 kgs
Rated Power - 8.4/13.4/14.7/16.8 kw
Rated Frequency - 30.6/49.0/53.6/61.3 hz
Rated Speed - 367/588/643/735 r/min
Certificate - CE,EN81
Sheave Diam - 104 mm
Traction Belt - 4 Pieces
INS Class - F
IP Code - IP42
Cooling Type - Natural & Fan Cooling
Bearing - SKF/NSK
Encoder - ERN1387
Remarks
Göster
Yolcu ve Yük Asansörleri - MRLH 132 - Motor GDX132 - 1600 - Uygar Asansör
GDX132-1600
$99.99
Load - 1600 kgs
Suspension - 2:1
Center Height - 132 mm
Product Weight - 200 kgs
Max. Static Load - 5000 kgs
Rated Power - 10.7/17.2/18.8/21.4 kw
Rated Frequency - 27.9/44.7/48.8/55.8 hz
Rated Speed - 335/536/586/670 r/min
Certificate - CE,EN81
Sheave Diam - 114 mm
Traction Belt - 5 Pieces
INS Class - F
IP Code - IP42
Cooling Type - Natural & Fan Cooling
Bearing - SKF/NSK
Encoder - ERN1387
Remarks
Göster
Yolcu ve Yük Asansörleri - MRLH 132 - Motor GDX132 - 2000 - Uygar Asansör
GDX132-2000
$99.99
Load - 2000 kgs
Suspension - 2:1
Center Height - 132 mm
Product Weight - 215 kgs
Max. Static Load - 5000 kgs
Rated Power - 13.4/21.4/23.5/26.8 kw
Rated Frequency - 27.9/44.7/48.8/55.8 hz
Rated Speed - 335/536/586/670 r/min
Certificate - CE,EN81
Sheave Diam - 114 mm
Traction Belt - 6 Pieces
INS Class - F
IP Code - IP42
Cooling Type - Natural & Fan Cooling
Bearing - SKF/NSK
Encoder - ERN1387
Remarks
Göster

GDX132 Serisi Kuyu Yerleşim Planı 0°

Beyan Yükü KG Model Kapı Açılımı C/T Kabin Girişi Kabin İç Ölçüleri CW x CD [mm] Yolcu Sayısı Net Kuyu Ölçüleri SW x SD [mm] Kapı Genişliği DW [mm] Yetersiz Kuyu Çözümleri EN81-21
320 320.1 2T 0° 900×1000 4 1500×1375 700 Opt
400 400.1 2T 0° 1100×1000 5 1700×1375 700 Opt
450 450.1 2T 0° 1000×1200 6 1600×1575 700 Opt
450 450.2 2T 0° 1000×1250 6 1600×1625 800 Opt
630 630.1 2C 0° 1400×1100 8 2000×1400 800 Opt
630 630.2 2C 0° 1100×1400 8 1700×1775 900 Opt
800 800.1 2C 0° 1350×1400 10 1960×1700 900 Opt
800 800.1 2T 0° 1350×1400 10 1960×1775 900 Opt
1000 1000.1 2C 0° 1750×1300 13 2200×1700 1000 Opt
1000 1000.2 2C 0° 1600X1400 13 2200X1700 1000 Opt
1000 1000.1 2T 0° 2100X1100 13 2720X1535 1200 Opt
1000 1000.2 2T 0° 1100X2100 13 1720X2475 900 Opt
1275 1275.1 2T 0° 1200X2300 17 2020X2250 1100 Opt
1275 1275.1 2C 0° 2000×1400 17 2700X1650 1100 Opt
1600 1600.1 2T 0° 1400X2400 21 2320X2650 1300 Opt
1600 1600.1 2C 0° 2000X1700 21 2700X1850 1100 Opt
1600 1600.2 2C 0° 2100X1600 21 2700X1850 1100 Opt
1800 1800.1 2T 0° 1500X2500 24 2370X2750 1300 Opt
1800 1800.1 2C 0° 2350X1600 24 3050X1850 1200 Opt
2000 2000.1 2T 0° 1500X2700 26 2370X2950 1300 Opt
2000 2000.1 2C 0° 2350X1700 26 3050X1950 1200 Opt

GDX132 Serisi Kuyu Yerleşim Planı 0°-180°

Beyan Yükü
KG		 Model Kapı Açılımı
C/T		 Kabin Girişi Kabin İç Ölçüleri
CW x CD [mm]		 Yolcu Sayısı Net Kuyu Ölçüleri
SW x SD [mm]		 Kapı Genişliği
DW [mm]		 Yetersiz Kuyu Çözümleri
EN81-21
320 320.1 2T 0°-180° 900×1000 4 1600×1375 700 Opt
400 400.1 2T 0°-180° 1100×1000 5 1700×1610 700 Opt
450 450.1 2T 0°-180° 1000×1200 6 1600×1810 700 Opt
450 450.2 2T 0°-180° 1000×1250 6 1600×1860 800 Opt
630 630.1 2T/2C/4C 0°-180° 1400×1100 8 2000×1710 800 Opt
630 630.2 2T 0°-180° 1100×1400 8 1700×2010 900 Opt
800 800.1 2T 0°-180° 1350×1400 10 2000×2010 900 Opt
800 800.1 2C 0°-180° 1350×1400 10 2000X1830 900 Opt
1000 1000.1 2C 0°-180° 1750×1300 13 2400×1730 900 Opt
1025 1025.1 2C 0°-180° 1600×1400 13 2150×1760 900 Opt
1025 1025.2 2C 0°-180° 1600×1400 13 2255×1760 1000 Opt
1025 1025.3 2C 0°-180° 1600×1400 13 2400×1760 1100 Opt
1275 1275.1 2T 0°-180° 1200×2300 17 2020×2660 1100 Opt
1275 1275.1 2C 0°-180° 2000×1400 17 2700×1760 1100 Opt
1600 1600.1 2T 0°-180° 1400×2400 21 2320×2760 1300 Opt
1600 1600.1 2C 0°-180° 2100×1600 21 2700×1960 1100 Opt
1600 1600.2 2C 0°-180° 2000×1700 21 2700×1960 1100 Opt
1850 1850.1 2T 0°-180° 1500×2500 24 2370×2860 1300 Opt
1850 1850.1 2C 0°-180° 2350×1600 24 3050×1960 1200 Opt
2000 2000.1 2T 0°-180° 1500×2700 26 2370×3060 1300 Opt
2000 2000.1 2C 0°-180° 2350×1700 26 3050×2060 1200 Opt
Beyan Hızı V
[m/s]		 Kapı Yüksekliği DH
[mm]		 Kabin İç Yüksekliği CH
[mm]		 Son Kat Yüksekliği OH [mm] Kuyu Dibi Derinliği PIT [mm] Max. Seyir Mesafesi LTH
[m]		 Max. Durak Sayısı Grup Çalışabilme Özelliği Standart Güç V Frekans Hz
1 / 1,6 / 2 2000 2100 3400 / 3640 / 3980 1000 / 1160 / 1400 21 25 8 380 50-60
1 / 1,6 / 2 2100 2200 3500 / 3740 / 4080 1100 / 1260 / 1500 21 25 8 380 50-60
1 / 1,6 / 2 2100 2300 3600 / 3840 / 4180 1200 / 1360 / 1600 21 25 8 380 50-60
